Prawidłowy montaż ciepłomierza to podstawa sukcesu w zarządzaniu zużyciem energii cieplnej. Dobrze zainstalowane urządzenie jest precyzyjne, niemal bezawaryjne, a także nie wymaga częstych regulacji czy konserwacji.
Zużycie ciepła
Zapisy europejskiej dyrektywy w sprawie efektywności energetycznej jasno nakazują rozliczanie kosztów ciepła i ciepłej wody użytkowej na podstawie rzeczywistego zużycia. Dlatego, w nowych budynkach instalacje C.O. projektuje się w taki sposób, aby można było kontrolować zużycie ciepła za pomocą ciepłomierzy. To właśnie one dostarczają najbardziej precyzyjnych danych, dlatego prawidłowy montaż ciepłomierza jest tak ważny.
Etap projektu: Odpowiedni dobór ciepłomierza
To, jaki ciepłomierz zostanie zamontowany na danej instalacji, ustala projektant. Wiele zależy od rodzaju instalacji (jedno-, dwururowa, podłogowa), materiałów wykonania, termoizolacji, jak również zastosowanych wymienników ciepła.
O tym, jaki ciepłomierz sprawdzi się w danych warunkach najlepiej, decydują kluczowe parametry:
- Straty ciśnień
- Przepływ nominalny
- Średnica

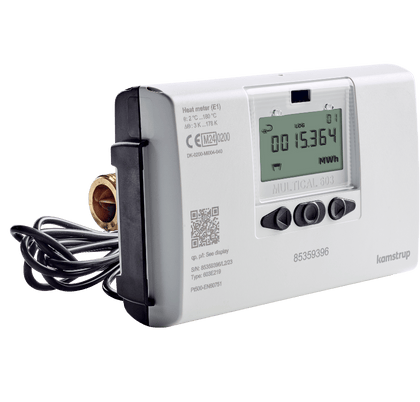

Etap zakupu: Cechy nowoczesnego ciepłomierza
Do obowiązków zarządcy należy późniejszy wybór ciepłomierzy. Należy go dokonać w ramach określonych przez projektanta. Zarówno podczas pierwszej instalacji, jak i wymiany ciepłomierzy, ważną rolę odgrywają takie parametry, jak np. dynamika przepływu, klasa dokładności oraz sposób pomiaru przepływu.
Zarządcy coraz częściej zwracają uwagę na „inteligencję” urządzenia, ponieważ to ona decyduje o komforcie ich pracy. Nowoczesny ciepłomierz powinien przede wszystkim umożliwiać zdalny odczyt w dowolnym momencie. Ponadto, powinien alarmować o błędach w pracy, uszkodzeniach czy problemach z dystrybucją ciepła. Ważne jest także, żeby archiwizował wskazania zużycia ciepła/chłodu z konkretnymi datami.
Etap montażu: Klucz do bezawaryjnej pracy
Aby ciepłomierz pełnił wszystkie te wszechstronne funkcje, bardzo ważny jest jego poprawny montaż. O czym warto pamiętać, aby zapewnić prawidłowy montaż ciepłomierza?
Wymiana uszczelek: Wymianę ciepłomierza warto potraktować jako okazję do wymiany uszczelek.
Lokalizacja: Ciepłomierz powinien znajdować się w miejscu umożliwiającym swobodny dostęp i dokonanie odczytu.
Ochrona przed uszkodzeniami: Nie powinien być narażony na uderzenia, wibracje mechaniczne, ani też na działanie pola elektromagnetycznego (np. sąsiedztwo silników czy transformatorów). Te czynniki mogą spowodować uszkodzenie ciepłomierza.
Montaż przetwornika przepływu: Może być zamontowany w rurociągu powrotnym lub zasilającym. Musi to być zgodne z wymaganiami danego rodzaju ciepłomierza, w odpowiedniej pozycji (poziomo lub pionowo) wskazanej w instrukcji. Dobrze jest przed i za nim założyć armaturę odcinającą. Będzie to ułatwienie podczas przyszłej wymiany przetwornika.
Filtry: Warto również instalować filtry przed przetwornikiem. Duża zawartość jonów wapnia i magnezu, rdzy i kamienia w wodzie może skrócić czas pracy przetwornika.
Instalacja czujników temperatury: Czujniki temperatury instaluje się w kierunku przeciwnym lub prostopadłym do kierunku przepływu. Zgodnie z przepisami, jeśli średnica nominalna rurociągu to DN 25 lub mniej, czujniki powinny być montowane bezpośrednio w rurociągach. Jeżeli średnica rur jest większa, stosuje się specjalne tuleje immersyjne. Czujniki temperatury montuje się symetrycznie w stosunku do osi przewodu, identycznie dla przewodów zasilającego i powrotnego. Dzięki temu osiąga się najlepszą dokładność pomiaru różnicy temperatur.
Przewody czujników: Nie wolno skracać ani przedłużać przewodów łączących czujniki temperatury z przelicznikiem.
Plombowanie: Po zakończeniu montażu urządzenie zabezpiecza się plombą. Plomba musi pozostać nienaruszona, gdyż jej uszkodzenia powodują utratę świadectwa legalizacji.
